நூலிழையால் செய்யப்பட்ட எஃகு கிடங்கு பட்டறை எஃகு அமைப்பு

எஃகு கட்டுமான பண்புகள்

1. குறைந்த எடை, அதிக வலிமை, பெரிய இடைவெளி;

2. வேகமாக கட்டுமானம், ஒப்பீட்டளவில் குறைந்த முதலீட்டு செலவுகள்;

3. அதிக நிலநடுக்கம், அதிக அளவு தொழில்மயமாக்கல்;

4. எளிதாக இடிப்பு, மாசு இல்லாமல் மறுசுழற்சி, சுற்றுச்சூழல் நட்பு;

5. குறைந்த முதலீடு மற்றும் பொருளாதார.

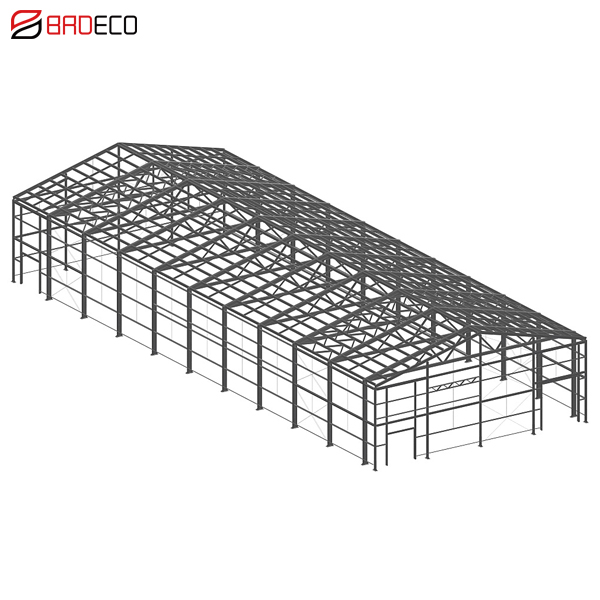

போர்டல் பிரேம் ஒரு பாரம்பரிய கட்டமைப்பு அமைப்பு. இந்த கட்டமைப்பின் முக்கிய சட்டகம் கூரை பீம், ஸ்டீல் நெடுவரிசை, கூரை பிரேசிங், பர்லின், டை பீம், வால் கிர்ட் மற்றும் பல. தொழில்துறை மற்றும் வணிக கட்டிடங்களில் பரவலாகப் பயன்படுத்தப்படும் வேகமான உற்பத்தி, எளிதில் நிறுவுதல், குறுகிய கட்டுமான நேரம் ஆகியவற்றின் நன்மைகள் கொண்ட போர்டல் பிரேம் எஃகு அமைப்பு.

கட்டமைப்பு திட்டம்

முதன்மை சட்டகம்: எஃகு நெடுவரிசை, கூரை பீம், மாடி பீம், கிரேன் பீம்

இரண்டாம் நிலை அமைப்பு: கூரை கிடைமட்ட பிரேசிங், ஃப்ளை பிரேசிங், டை பீம், கூரை பர்லின், நெடுவரிசை குறுக்கு பிரேசிங், வால் கிர்ட்

மூடப்பட்ட அமைப்பு: கூரை, சுவர், சாளரம், கதவு

போர்டல் ஃபிரேம் எச் பிரிவு தாங்கி அமைப்பு

எச் பிரிவு ஸ்டீல் ஃபிரேம் மற்றும் அறக்கட்டளை, போர்டல் ஃபிரேம் தாங்கி பிரேம், பிரேசிங், கூரை பர்லின், வால் கிர்ட் மற்றும் ஒருவருக்கொருவர் இணைக்கப்பட்ட நெளி ஒற்றை வண்ணத் தாள் ஆகியவற்றால் உருவாக்கப்பட்ட போர்டல் ஃபிரேமின் தாங்கி அமைப்பு, கட்டமைப்பு திட்டத்தின் படி போர்டல் பிரேம் ஒற்றை தெளிவாக பிரிக்கப்படலாம் ஸ்பான் மற்றும் மல்டி-ஸ்பான், ஒற்றை தெளிவாக ஸ்பான் அதிகபட்ச அகலம் 60 மீ, ஒவ்வொரு அகலமும் 30 மீ அடையலாம்,

கூரை பூர்லின் மற்றும் வால் கிர்ட்

பர்லின் மற்றும் கிர்ட் முக்கியமாக சி அல்லது இசட் லைட்-கேஜ் எஃகு பிரிவைப் பயன்படுத்தினர், கணக்கிடப்பட்ட படி தேர்வு செய்யப்பட்ட பிரிவு அளவு, இசட் பிரிவு எஃகு ஒன்றுடன் ஒன்று இணைக்கப்பட்டுள்ளது, தொடர்ச்சியான கற்றை என கணக்கிடலாம், சி பிரிவு எஃகு வெறுமனே ஆதரிக்கப்படும் கற்றை, பர்லின் மற்றும் ஸ்டீல் சட்டத்துடன் இணைக்கப்பட்டிருக்கும் போல்ட், கூரை புர்லின் முக்கியமாக இசட் பிரிவு எஃகு, வால் கிர்ட், விண்டோ நெடுவரிசை, கதவு நெடுவரிசை முக்கியமாக சி பிரிவு எஃகு பயன்படுத்தப்பட்டது, தூரம் 1.5 மீட்டருக்கும் குறைவாக இருந்தது.

பிரேசிங் சிஸ்டம்

பிரேசிங் அமைப்பின் முக்கிய செயல்பாடுகள்: 1) நீளமான டை பீம் நீளமான கிடைமட்ட சக்தியை கடத்துகிறது. 2) கூரை கிடைமட்ட பிரேசிங் மற்றும் வோல் கிராஸ் பிரேசிங் ஒரு பகுதி கடினமான பகுதியை உருவாக்குகின்றன, நெடுவரிசை மற்றும் கூரைக்கு இடையில் பரவும் கிடைமட்ட சக்தியை எதிர்க்கின்றன. 3) எச் பிரிவு பீமின் ஃபிளாஞ்ச் பிளேட்டைக் கட்டுப்படுத்தவும், பகுதி உள்ளூர் பக்கிங் செய்வதைத் தவிர்க்கவும், ஃபிளாஞ்ச் பிளேட்டை அவுட்-விமானம் கணக்கிடப்பட்ட நீளத்தைக் குறைக்கவும், விமானத்தின் நிலைத்தன்மையைக் கட்டுப்படுத்தவும் பயன்படுத்தப்படும் ஃப்ளை பிரேசிங்.

நெளி உலோக வண்ண பூசிய தாள்

ஒற்றை வண்ணத் தாள் மற்றும் காப்புப் பலகை உள்ளிட்ட நெளி வண்ண பூசப்பட்ட தாள், காப்புத் தேவைகள் தேவையில்லாத கட்டிடத்திற்கு பயன்படுத்தப்படும் ஒற்றை வண்ணத் தாள், கூரை பர்லின் மீது பொருத்தப்பட்ட ஒற்றை வண்ணத் தாள் மற்றும் கூரை மற்றும் சுவர் பேனலாகப் பயன்படுத்தப்படும் சுவர் சட்டை, கட்டிடங்களுக்கு பயன்படுத்தப்படும் காப்பு குழு வெப்ப காப்புத் தேவைகளுடன், தொழிற்சாலை தயாரித்த சாண்ட்விச் பேனல் மற்றும் ஃபைபர் கிளாஸ் கம்பளி காப்புப் பொருட்களுடன் ஒற்றை வண்ண மெட்டல் ஷீட், இபிஎஸ் சாண்ட்விச் பேனல் உள்ளிட்ட சாண்ட்விச் பேனல், கிளாஸ் கம்பளி சாண்ட்விச் பேனல், ராக் கம்பளி சாண்ட்விச் பேனல், பாலியூரிதீன் (பி.யூ)

போர்டல் பிரேம் ஒளி எடைஎஃகு கட்டிடம்முக்கியமாக ஸ்டீல் கிடங்கு, பட்டறை மற்றும் தொழிற்சாலை கட்டிடம், கேரேஜ், விமான கட்டிடம், பல்வேறு வகையான கடை கட்டிடம் மற்றும் தொழில்துறை கட்டிடம், பரவலாக வரம்பைப் பயன்படுத்துகிறது.
